如克旋转式耙式格栅除污机工作原理-回转式固液分离机

简要描述：如克旋转式耙式格栅除污机工作原理在减速机输出轴端的链轮盘上安装了过载保护装置,以避免因意外原因过载面损坏设备;由于格栅机回转链配带多个除污齿耙,使得除污效率高,清污。

产品型号：GSHP
厂商性质：生产厂家
更新时间：2021-08-25
浏览次数：1100

产品咨询联系我们

产品分类

Product Category

详细介绍

品牌	如克	加工定制	是
结构形式	回转式	电机功率	1.5kw
进水口尺寸	1000cm	出水口尺寸	1000cm
外形尺寸	900m	有效栅隙	20mm 25MM 30MM 40MM

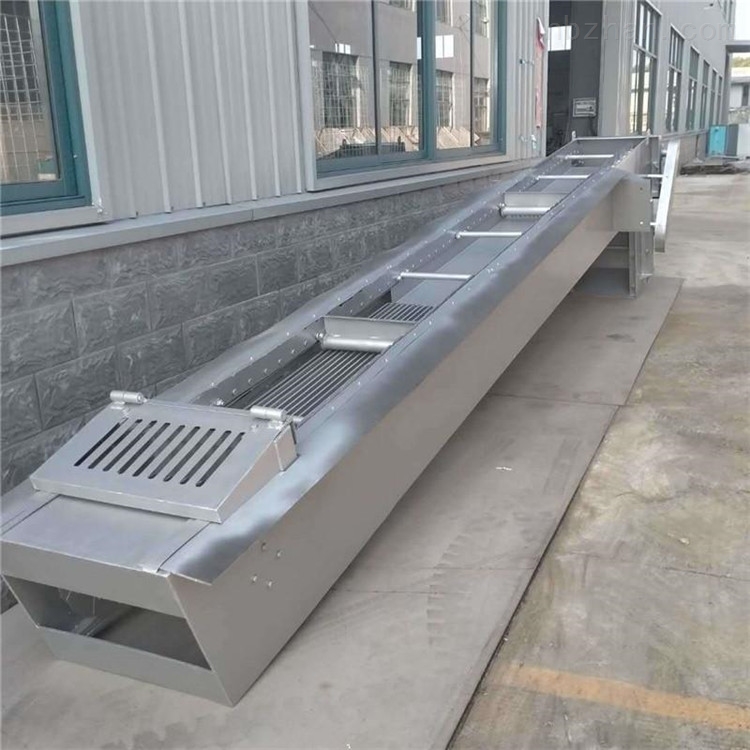

如克旋转式耙式格栅除污机工作原理

基本介绍

如克旋转式耙式格栅除污机工作原理用于城市污水处理厂、自来水厂、雨水泵站等进水渠(井) ,

性能特点

1、由于回转把式格栅除污机的栅条置于齿耙牵引链的中间位置(其它机械格栅置于牵引链之下),改变了齿把在清捞过程中的运动方向(与其它格栅相反) ,避免把硬物带入底部将齿耙及牵引错卡死，
2.在减速机输出轴端的链轮盘上安装了过载保护装置,以避免因意外原因过载面损坏设备;
3、由于格栅机回转链配带多个除污齿耙,使得除污效率高,清污;
4、结构紧凑、电气控制简单,便于实现自动化构造及工作原理

技术参数

电机功率2.2kw

安装角度75°

使用说明

在电机驱动下,通过减速机减速后,带动链轮与链条运动,固定在回转链条上除污齿耙链条在栅后运动到底部，经过导轮后翻转到栅前迎水面的位置,继续运动插入固定栅条的间隙中上行,把栅前拦截的污物提升带出水面,并随着链条的运动到出渣口处自动翻转,污物自卸到格栅后的输送机或渣桶中,完成除污过程,液体则通过栅条的栅隙流过,整个工作状态连续循环进行。

如需配电器控制常规为手动控制。电控可带PLC接口；可与其它设备联动；可进行时间控制；可进行液位控制，在停机时段如格栅意外堵塞，使栅前水位达设定的事故高水位时，除污机可立即开动而不受周期的限制；可进行液位差控制，在停机时段如格栅意外堵塞，使栅前后水位差达设定的事故高水位时，除污机可立即开动。用户需要时应在定货时注明。

选型参数说明

渠道的宽度B、渠道的深度H、较高水位H1、栅条间距b、材质要求。其他没有要求的标配！
